NMR spektrométerek minden eddiginél gyorsabb vezérlést, jobb dinamikatartományt, valamint nagyobb rugalmasságot és skálázhatóságot biztosítanak 200MHz-től egészen 1.2 GHz-ig.
SmartVT és a SmartCooler
A spektrométer általános stabilitásához és az NMR mérőfej teljesítményének növeléséhez járul hozzá a SmartVT, egy egyedülálló, új, változó hőmérsékletű (VT) architektúra, amely egy moduláris, plug-and-play többcsatornás hőmérséklet-szabályozó rendszerből és az új SmartCoolerből áll. A SmartVT vezérlőt jelentősen továbbfejlesztették azáltal, hogy újszerű légáramlás-ellenőrzési és szabályozási képességeket építettek be, valamint akár négy fűtőcsatorna kezelésére is képes, miközben akár kilenc hőérzékelőt is felügyelhet, ráadásul a korábbinál sokkal nagyobb pontossággal és szabályozási sebességgel. Az új SmartCooler, a Bruker új VT gáz előkondicionáló egysége a Bruker NMR mérőfejekhez, az új SmartVT-vel kombinálva lehetővé teszi az NMR minta hőmérsékletének nagyon pontos nyomon követését és szabályozását, így az NMR eredmények érzéketlenné válnak a laboratóriumi instabilitásokra. pl. a laboratórium VT gázellátásában és a napi hőmérsékleti ciklusokban bekövetkező változásokra.
A lock és a változó hőmérséklet-szabályozó közötti közvetlen kommunikáció olyan funkciókat tesz lehetővé, mint az NMR-hőmérő, valamint olyan biztonsági funkciókat, mint a kiválasztott oldószeren alapuló hőmérséklet korlátozás.
A SmartVT és SmartCooler megoldásokkal (BCU-I, BCU-II, LN2 hőcserélő, LN2 párologtató) lehetővé válnak a rutinszerű mérések a -150 – 180 hőmérséklet tartományban.
[Áttekintés]:
Míg elődje, az AVANCE III HD már eddig is csúcsteljesítményt nyújtott az NMR területén, az AVANCE NEO még egy lépéssel tovább lép. Még gyorsabb vezérléssel, továbbfejlesztett dinamikatartománnyal, valamint nagyobb rugalmassággal és skálázhatósággal rendelkezik.
| Az AVANCE NEO az „adó-vevő” (tranciever) elven alapul, ami azt jelenti, hogy minden NMR-csatorna rendelkezik adó- és vételi képességgel is. Ez az architektúra biztosítja a legnagyobb rugalmasságot a műszerkonfiguráció és a többcsatornás működés szempontjából. Ezzel az új megközelítéssel könnyen megvalósíthatók a többszörös detektálású (multi recieve) kísérletek. |  |
Szintén újdonság az AVANCE NEO-ban a beágyazott adatgyűjtő szerver és a hozzá kapcsolódó kliens-szerver szoftverarchitektúra (TopSpin 4 és újabb). Ezáltal a spektrométer független marad a kliensszámítógéptől, így a felhasználónak lehetősége nyílik arra, hogy a rendszert egy tetszőleges operációs rendszeren és helyen, például a felhőn keresztül vezérelje.
A 200 MHz és 1,2 GHz közötti frekvenciatartomány kiterjesztésével, valamint a beállítás és a diagnosztika különböző funkcionális fejlesztéseivel az AVANCE NEO jó helyzetben van ahhoz, hogy az NMR spektroszkópiával foglalkozó szakemberek jelenlegi és következő generációja számára a legmegfelelőbb kutatási platformként szolgáljon.
Az RF generálás és detektálás egy lépéssel továbbfejlesztése
Az AVANCE NEO a legfejlettebb RF generátort és egy új generációs digitális vevőt egyesíti egy egyedülálló adó-vevő technológiában. Minden csatorna négy független NCO-val ( numerikusan vezérelt oszcillátor) és egy vevővel van felszerelve. A frekvencia, az amplitúdó és a fázis egyszerre 12,5 nanoszekundum alatt állítható be. Minden adó-vevő 1 Gigabájt hullámforma-memóriával rendelkezik, amely lehetővé teszi a legösszetettebb formák és szekvenciák végrehajtását.
A vevő 1,852 GHz-es közbülső frekvenciával működik, ami 1,25 GHz feletti spektrométerfrekvenciákat tesz lehetővé. Az analóg-digitális átalakító digitálisan szűrt spektrumok felvételét biztosítja akár 7,5 MHz-es sweep-szélességgel. A FID-ek kettős pontosságú adatokká akkumulálódnak, kiküszöbölve az adattúlcsordulás lehetőségét.
 |

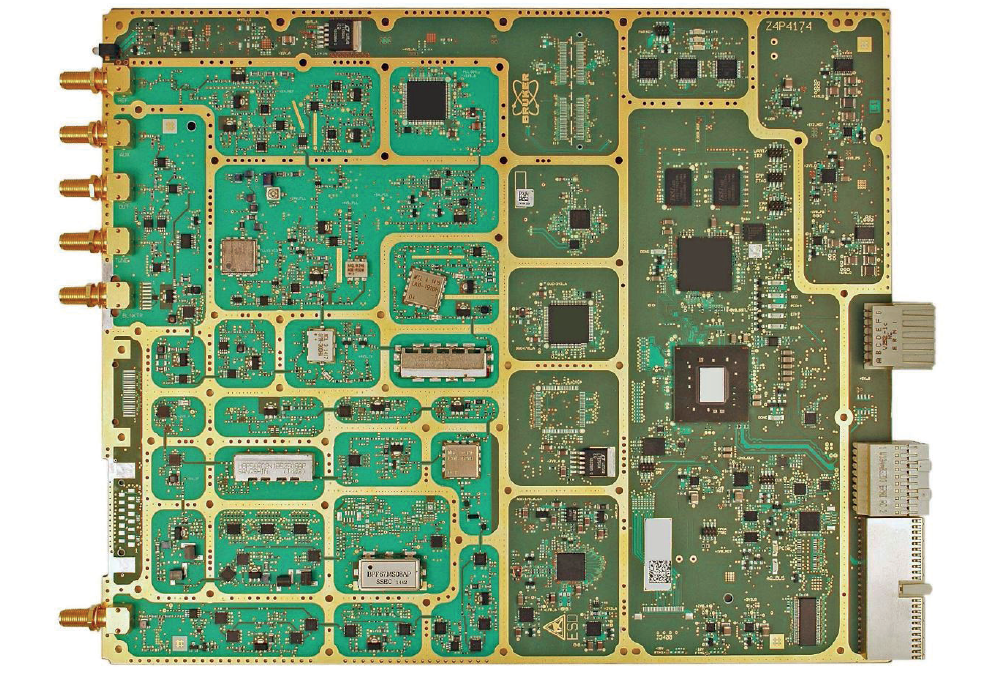

Az AVANCE NEO integrált és kompakt kialakítású: Minden egyes RF csatorna tartalmazza a frekvenciagenerációt, az ADC-t és a vevőt egyetlen adó-vevő kártyán. Ez azt jelenti, hogy minden AVANCE NEO konzol alapértelmezetten több vevős módra (multi-recieve) is képes bármely rendelkezésre álló mag és mérőfej kombinációval. |
Széles sávú RF erősítők bemutatása
Az AVANCE NEO újszerű, széles sávú erősítőkkel van felszerelve, így nincs szükség külön magas és alacsony sávú erősítőkre. Ezek az erősítők szabványosak a folyadék alkalmazásokhoz, és teljes lefedettséget biztosítanak minden frekvencián, a magas frekvenciatartományban több mint 100 W-os, a heteronukleáris tartományban pedig több mint 500 W-os teljesítményt nyújtanak. A nagyobb teljesítményű erősítőket a szilárd-NMR vagy képalkotó alkalmazásokhoz felszerelt műszerekben használják.
HPLNA az optimális érzékenység és a minimális zavarások érdekében
A HPLNA-t úgy tervezték, hogy maximális teljesítményt nyújtson mind szilárd, mind folyékony halmazállapotú spektroszkópiához. Míg a legújabb GaAs technológia a legnagyobb érzékenységet teszi lehetővé, az újszerű, 4 kW csúcsteljesítményű aktív adó/vevő kapcsoló teljes linearitást biztosít a spektrométer átviteli útvonalán, és így végső szelektív gerjesztési teljesítményt nyújt bármilyen NMR-alkalmazáshoz. Az új AVANCE NEO elektronikával kombinálva mostantól lehetőség van komplex hangolási és illesztési görbe megjelenítésére.
A jól megtervezett burkolatának és szűrésének köszönhetően a HPLNA gyakorlatilag immunis az elektromágneses interferenciákra, így elkerülhető a nemkívánatos külső RF-források, például a HDTV által keltett sugárzási zavarok megjelenése. Ez optimális érzékenységet eredményez, ugyanakkor minimálisra csökkenti az NMR-laboratórium körüli digitális kommunikációból származó zavarok kockázatát.
Lock
A Digilock a legnagyobb sebességű FPGA-kat, a legújabb analóg-digitális és digitális-analóg átalakítókat használja, akár 320 MHz-es órajelekkel, és menet közbeni nagy sebességű digitális jelfeldolgozást biztosít, így lehetővé teszi az összetett, több oldószercsúcsot tartalmazó deuterált oldószerek esetén a lockolást. A legújabb nagysebességű átalakítókkal és gyors digitális jelfeldolgozással együtt ez a koncepció rendkívüli teljesítményt biztosít, nagyobb pontossággal és nagyobb védettséggel a külső rádiófrekvenciás zavarokkal szemben. A Bruker összes CryoProbe modelljének kialakításában rejlő hűtött deutérium előerősítőkkel párosítva, eddig soha nem látott lock-érzékenység és stabilitás érhető el.
